Light通过飞秒激光直写二氧化硅来定制手性光学特性

撰稿 | 蔡淼

导读

近日，来自法国巴黎萨克雷大学的Matthieu Lancry团队，提出了一种利用激光直写技术在二氧化硅材料中诱导光学手性的现象学模型，并在实验中实现了对二氧化硅材料的按需手性诱导，该研究对微纳光学理论具有极其重要的价值，为光子学应用开辟了新的道路。

研究背景

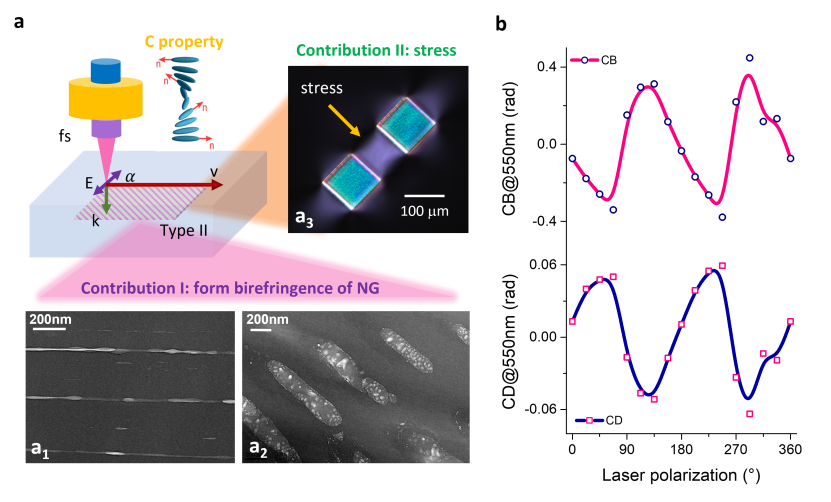

从光与物质相互作用的基础物理学到在高度复杂的光学工程中进行目标光学特性的制造，飞秒激光在激光制造中发挥着关键作用。超短光脉冲可以通过可控的聚焦条件将光能精确地聚焦在给定的透明材料区域中。高密度光子能量的非线性吸收使得对材料的局部修改甚至击穿都不会造成周围的损坏。这种非线性过程有助于使用激光实现对多种结构的刻制，而这些结构也往往能带来创新性的应用。

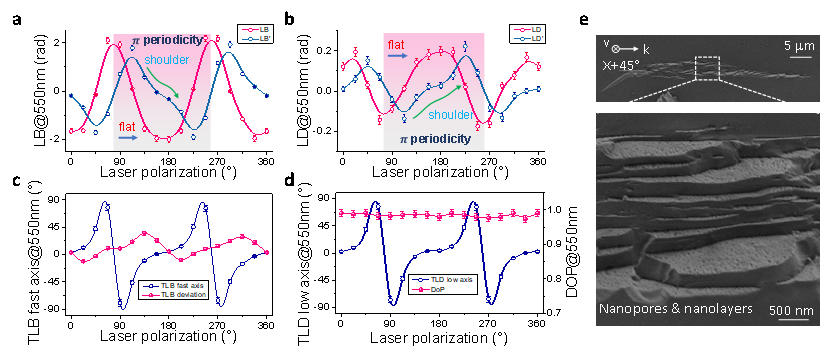

图二：飞秒激光照射的二氧化硅样品的各向异性特性的激光偏振依赖性。(a)线性双折射和45°线性双折射根据激光偏振的演变。(b)线二色性和45°线二色性根据激光偏振的演变。(c)总线性双折射快轴演化及其偏差（与激光偏振α的差异，-90°<偏差≤90°）。(d)>

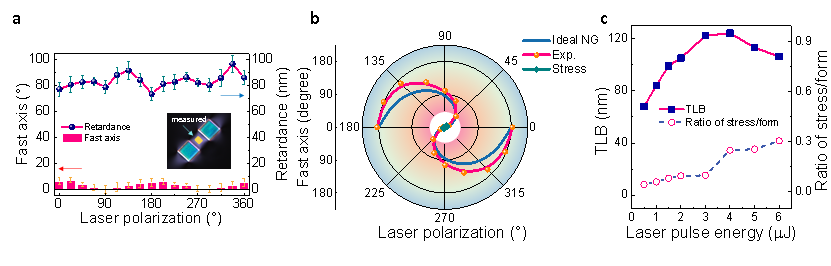

图三：应力诱导双折射的激光偏振独立性。(a) 根据激光偏振方向的线性双折射应力的快轴取向和延迟；插图是指应力条（蓝色）的交叉偏振显微镜图像，它创建了一个带有测量区域标记的纯应力区（0°参考是激光直写线的方向，即沿x轴）。(b) “理想纳米光栅”（蓝色）、测量的飞秒激光诱导纳米光栅（粉红色）和纯应力（绿色）与激光偏振方向的总线性双折射快轴方向演化。(c)不同激光脉冲能量下总线性双折射和应力双折射/形态双折射 比率的演变。所有测量均在 550 nm 处进行。

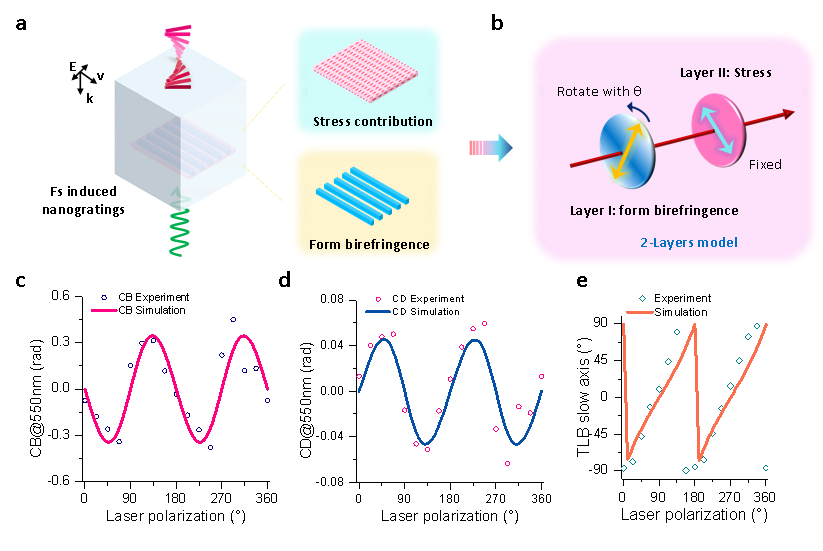

图四：双层模型和仿真结果。(a)导致激光诱导圆形光学特性的两种贡献的示意图。(b)双层模型的示意图由两个线性延迟器组成。将圆双折射 (c)、圆二色性 (d) 和 总线性双折射的慢轴(e)关于激光偏振角度的变化曲线的模拟与实验结果进行比较。模拟和测量均在 550 nm 处完成。

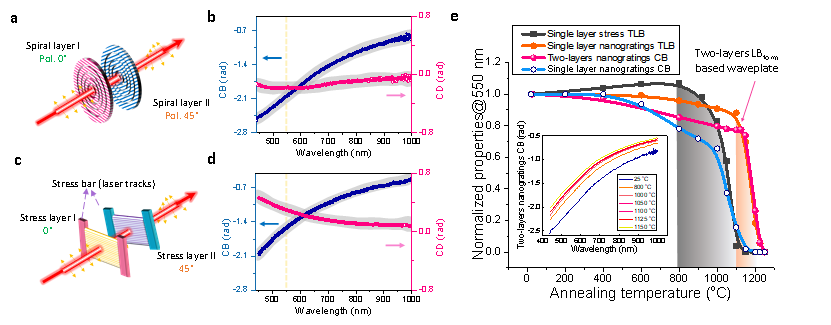

图五：利用多层写入策略进行圆形各向异性光学特性工程。(a) 两层纳米光栅图，45°错位。(b) “基于纳米光栅的波片”在 450-1000 nm范围内的圆光谱特性。(c) 两层应力的示意图，45°错位。(d) “应力工程波片”在 450-1000 nm 范围内的光谱圆形特性。(e) 线性和圆形特性的热稳定性。在 550 nm 处进行测量。插图描绘了两层“基于纳米光栅的波片”的圆双折射光谱演化。
